實現空氣中的超聲波檢查、測量、評價、分析。
對檢測材料非破壞、非浸入、無涂抹、無傷害。無論著色還是透明材料都可檢出。不受照明的影響。
實現傳統方法不能檢測的材料的檢查、測量、評價、分析。

空氣耦合非接觸超聲波檢查法 NAUT，是利用基于多年的超聲波探頭制作技術、經驗方法以及檢查數據等，進行了大量的分析算法研究，實現了目前非常困難的空氣耦合超聲檢查、測量、評價分析的超聲波檢測系統NAUT(Non-Contact Air Coupled Ultrasonic Testing）。

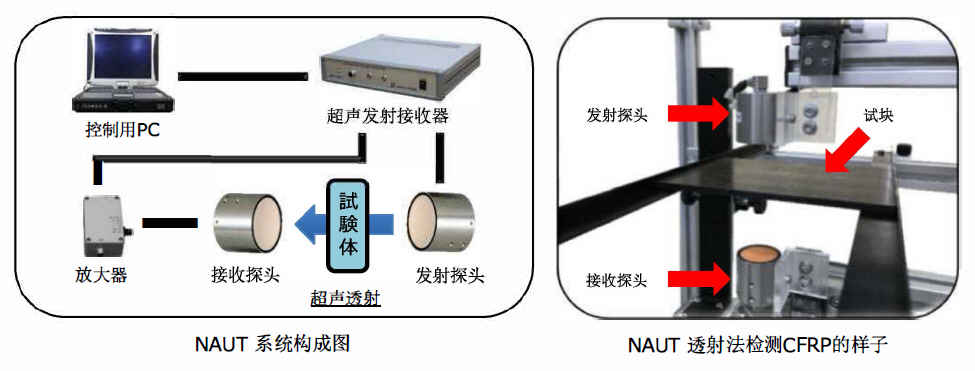

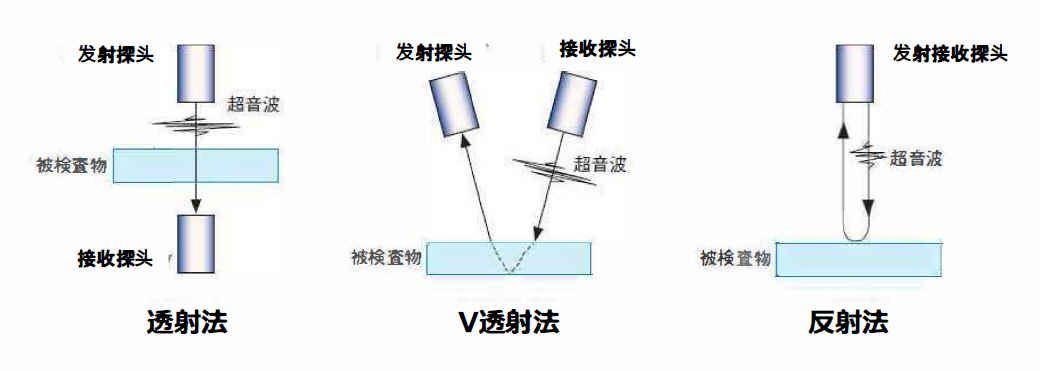

1.透射法：
空氣耦合超聲波檢查材料內部損傷的代表方法。
將空耦探頭放置在被檢查材料的兩側，檢查、測量被檢查材料內部狀況。
2.V透射法：
將空耦探頭放置在被檢查材料的同側，檢查、測量被檢查材料內部狀況以及表面形狀的方法。常用于金屬材料的狹窄裂紋以及表面形狀、焊縫的檢查、測量、評價、分析等。
3.反射法：
利用一個空耦探頭（單探：自發自收）對材料表面及損傷進行檢查、測量的方法。

檢查、測量、評價、分析案列

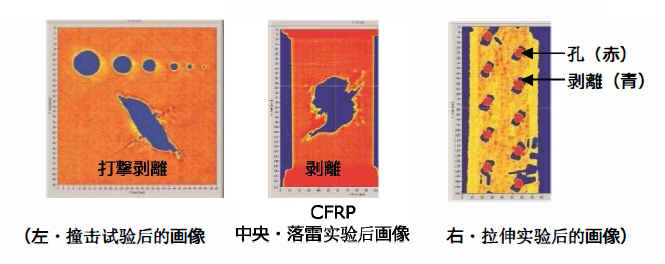

1.碳纖維增強基復合材料（CFRP）

2.玻璃纖維強化材料（GFRP）

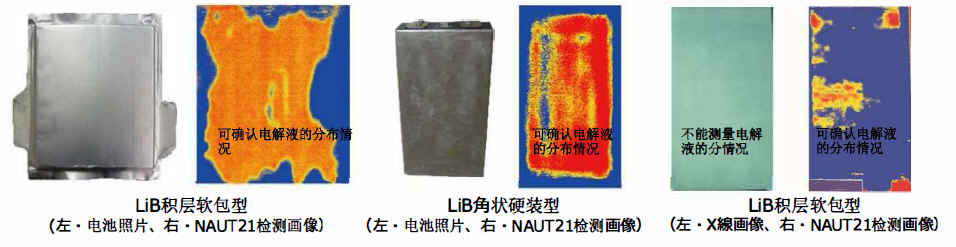

3.鋰離子電池（LiB）

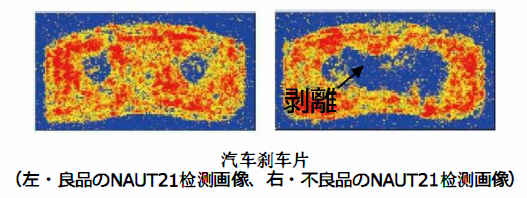

4.摩擦材料（剎車墊）

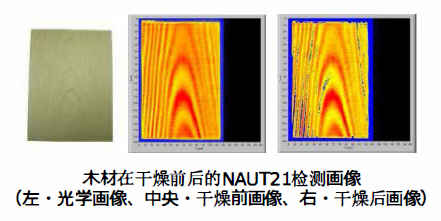

5.木材

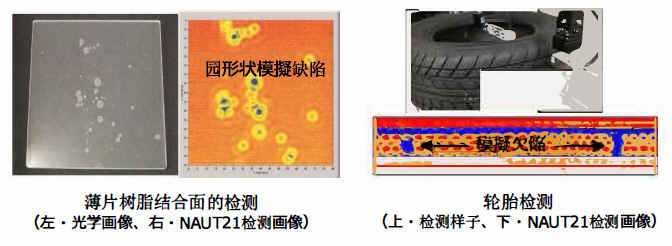

6.其他各種材料（各種薄片、輪胎等）

7.鋰離子電池3D檢測畫像

用途例：材料特性評價、分析，不良缺陷、異物的檢出等等
•復合材料（CFRP、 GFRP等）
•各種金屬（表面、內部損傷等）
•半燒結體
•管材（損傷、長度、厚度等）
•鋰離子電池
•摩擦材料（剎車片等）
•陶瓷（燒結狀態等）
•各種粘接的接合部（硬化樹脂等）
•隔熱材料（泡沫材料等）
•變位置測量、表面測量等

可以對應以下5種模式的檢測。
NAUT21可以實現耦合困難的材料進行檢查、測量、評價、分析。

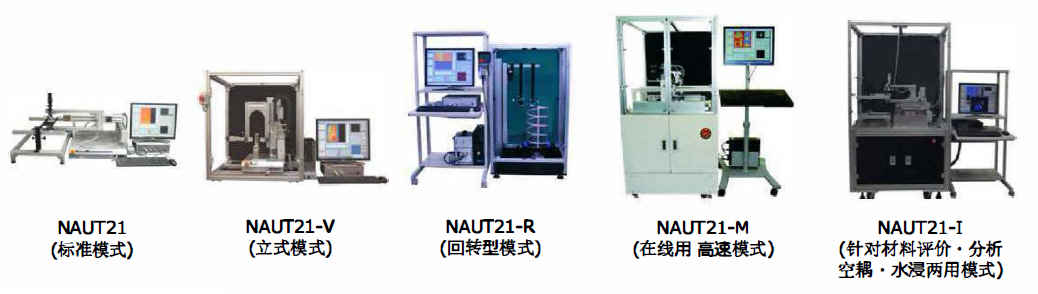

模式介紹
1.NAUT21 （標準式）：
將空耦探頭水平放置于被檢測材料的兩側，進行平面掃查實現檢查、測量、評價、分析的標準模式。
2.NAUT21-V （立式模式）：
將空耦探頭垂直放置于被檢測材料的兩側，進行平面掃查實現檢查、測量、評價、分析的立式模式?？赏ㄟ^C掃查檢測立式硬裝組電池以及瓶、罐等縱向信息。
3.NAUT21-R （回轉模式）：
讓管道以及配管、圓筒等的被檢材料旋轉，進行檢查、測量、評價、分析的回轉模式。
利用NAUT21-R的原理，可承接開發圓筒檢查機器人檢查設備。
4.NAUT21-M （在線高速模式）：
針對在線檢查開發的空耦探頭高速掃查進行檢查、測量、評價。
可在鋰離子電池、剎車片等場合應用。

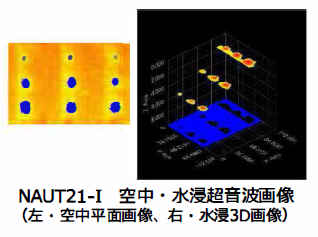

5.NAUT21-I （針對材料評價、分析，空耦、水耦兩用模式）：
無論在空氣中還是在水中都可進行檢查、測量、評價的空耦、水浸兩用模式。
利用空氣耦合超聲波檢測材料內部信息并實現平面可視化。
利用水浸超聲法對被檢測材料進行平面C掃描，并實現3D成像可視化。

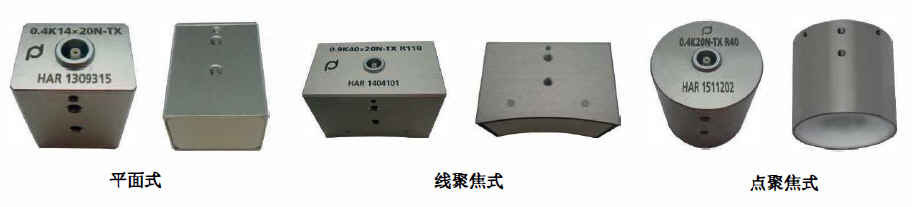

空氣耦合探頭
對應不同應用場合的3種常用空氣耦合探頭類型。
