接觸過激光散斑干涉測量和數字全息測量等技術的朋友，一定對包裹相位和解包裹相位這兩個概念不陌生。那么到底什么是包裹相位和解包裹相位呢？

我們知道經過一個光學測量系統，在CCD上干涉形成的散斑條紋，包含了光強和相位信息。要得到被測物體表面的形變數據，需要從散斑條紋中提取出相位信息。這個過程需要用到“相移技術”。“相移技術”是一種非常復雜的技術，在此我們不對該技術進行深入介紹和詳細的數學推導，我們只需要簡單了解這項技術的原理：建立起相位差和光強的關系，通過引入多個已知的“相移量”來求解未知數，最終獲取準確的相位信息。以“四步相移法”為例，最終通過一個反正切函數建立起相位和光強的定量關系，在反解三角函數的過程中，相位差被約束在“-π，+π”之間，這個約束，我們一般稱為“包裹”，這就是包裹相位的由來。

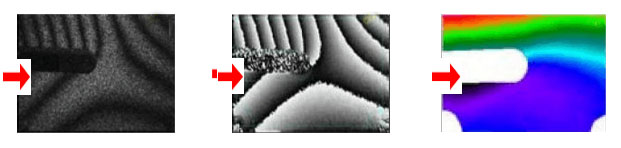

顯而易見，包裹相位帶來這樣一個問題，光線的相位變化是連續的，而通過相移技術獲取的相位信息卻被包裹在“-π，+π”之間，變成了不連續的跳變信號。如下圖所示。左圖是通過CCD獲取的散斑干涉圖，可以看到明顯的干涉條紋。中圖就是“包裹相位圖”，每一個周期都有明顯的跳變，這是因?yàn)橄辔槐话?ldquo;-π，+π”之間。右邊是解包裹相位后的圖像。

將包裹在“-π，+π”之間相位信息展開，還原成連續變化的相位數據，這個過程就是“解包裹相位”。對相位圖進行解包裹展開計算，就獲得物體表面各點的位移場分布數據了。
