電子剪切散斑干涉檢測技術，以蝴蝶狀干涉條紋（蝴蝶斑）的形式，實時顯示缺陷位置的變形，顯示結果清晰，缺陷位置定位準確。那么蝴蝶斑代表的物理意義到底是什么呢？

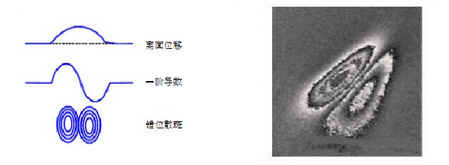

與CCD捕捉到的散斑干涉條紋圖不同，蝴蝶斑顯示的是通過計算機圖像處理技術和相移技術處理過的數據，它表示離面位移在錯位方向的一階導數，以圖形化的方式展示了物體表面形變的變形梯度。

電子剪切散斑干涉檢測技術在光學設置上有了一些改進，減少了Holography技術中的參考光束，采用剪切鏡片令構件表面錯位為X（相距X）的兩個點（圖中P1和P2）的反射光發生干涉疊加，這樣可以獲得一個散斑圖。然后對構件進行加載，令構件的表面發生位移和變形，可以得到另一個散斑圖。用CCD攝像機記錄加載前和加載后的兩個散斑圖并對其進行比較，可以得到相應的條紋圖，計算機對相位圖進行展開計算，代表位移在圖像錯位方向上導數的條紋圖樣就會顯示出來。這就是蝴蝶斑的形成原理。
