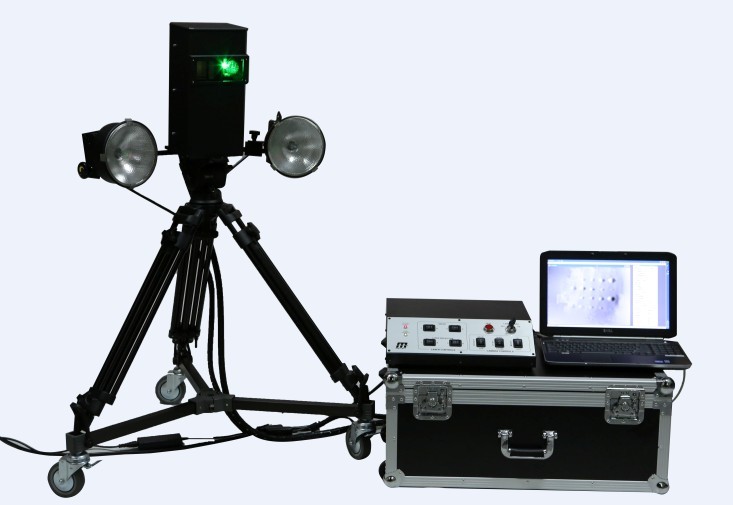

LNDT-200激光無損檢測系統是利用結構中缺陷在外載荷作用下產生局部非均勻變形的力學原理，再運用激光干涉計量技術檢測各種非均勻變形，從而檢測結構中的缺陷位置及其尺寸大小。便攜式LNDT-200檢測系統通過一體化設計，集成激光投射、剪切干涉模塊和熱輻射加載，可在工程現場實施無損檢測。

    該系統符合ASTM E2581和BSS 7057標準，同時我公司針對該產品制定了國內第一個企業標準。便攜式設備采用了智能化與自動化設計，使用便捷，降低了檢測勞動強度，提高了檢測效率和檢測準確度，可廣泛應用于航空航天、船舶、電子、風機葉片、高速列車、高檔轎車等制造和維護領域。



   為了讓客戶更快捷的體會到本系統的優勢和高性能，公司還提供專業性的無損檢測服務，按實際次數進行收費，最終解釋權歸本公司所有。

系統特點

Ø 實時、全場、非接觸；
Ø 無害、無需水或其它介質，對環境沒有污染；
Ø 檢測分辨率和靈敏度高，可達微米級 ；
Ø 更高的檢測效率，是超聲等其他檢測的2.5到120倍；
Ø 對結構無特定要求，可檢測復雜型面（平面和曲面均可）；
Ø 檢測結果直觀、易讀，可以精確定位缺陷大小、位置；
Ø 檢測不受外界條件的影響，可在外場或車間等工業現場
Ø 自動化處理、可安裝在監測和生產線上
Ø 操作流程簡單方便，軟件自動化程度高；

技術優勢

具有自主知識產權，已獲得了軟件著作權、發明專利和實用新型專利等多項；
檢測系統與加載系統高度集成化，自動化程度高；
多模式加載體系，保障設備能夠勝任各種檢測要求；
高效的圖像處理技術，保障實時高質量顯示缺陷；

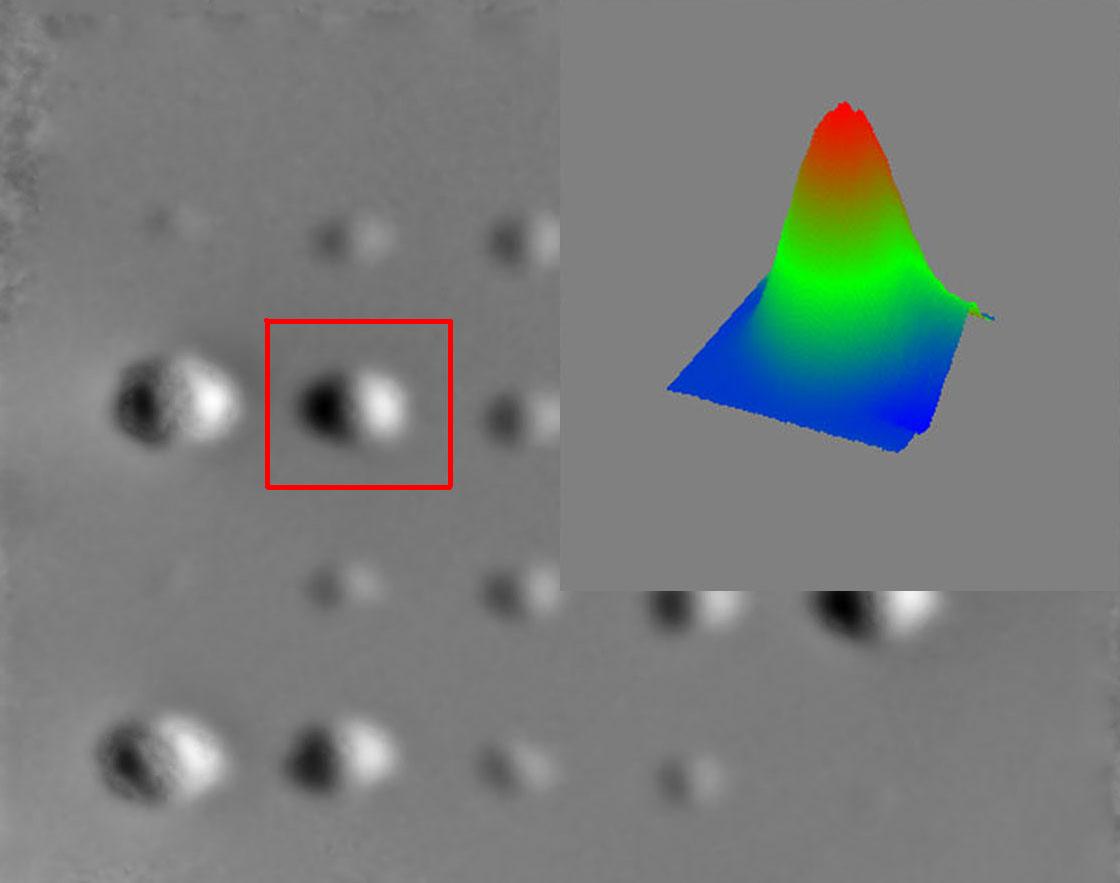

高質量的缺陷圖片，并可進行去包裹、解相位、三維顯示等處理；
精 確測量缺陷大小和位置，并能在被測物體上實時指示缺陷位置，便于后續修復；
擁有單張圖采集和實時檢測視頻采集功能，便于缺陷的檢測與分析；
可根據客戶需求對系統技術參數進行調整；
可靠的技術支持，保障用戶正確使用設備；
為用戶二次開發提供支持。

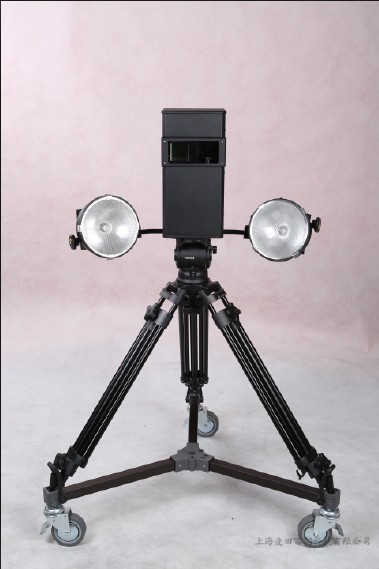

探測器

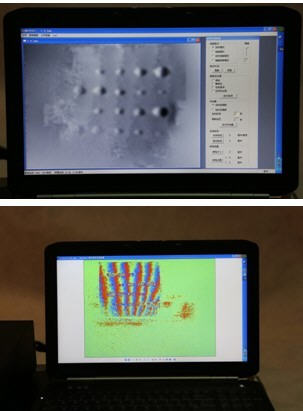

軟件操作系統

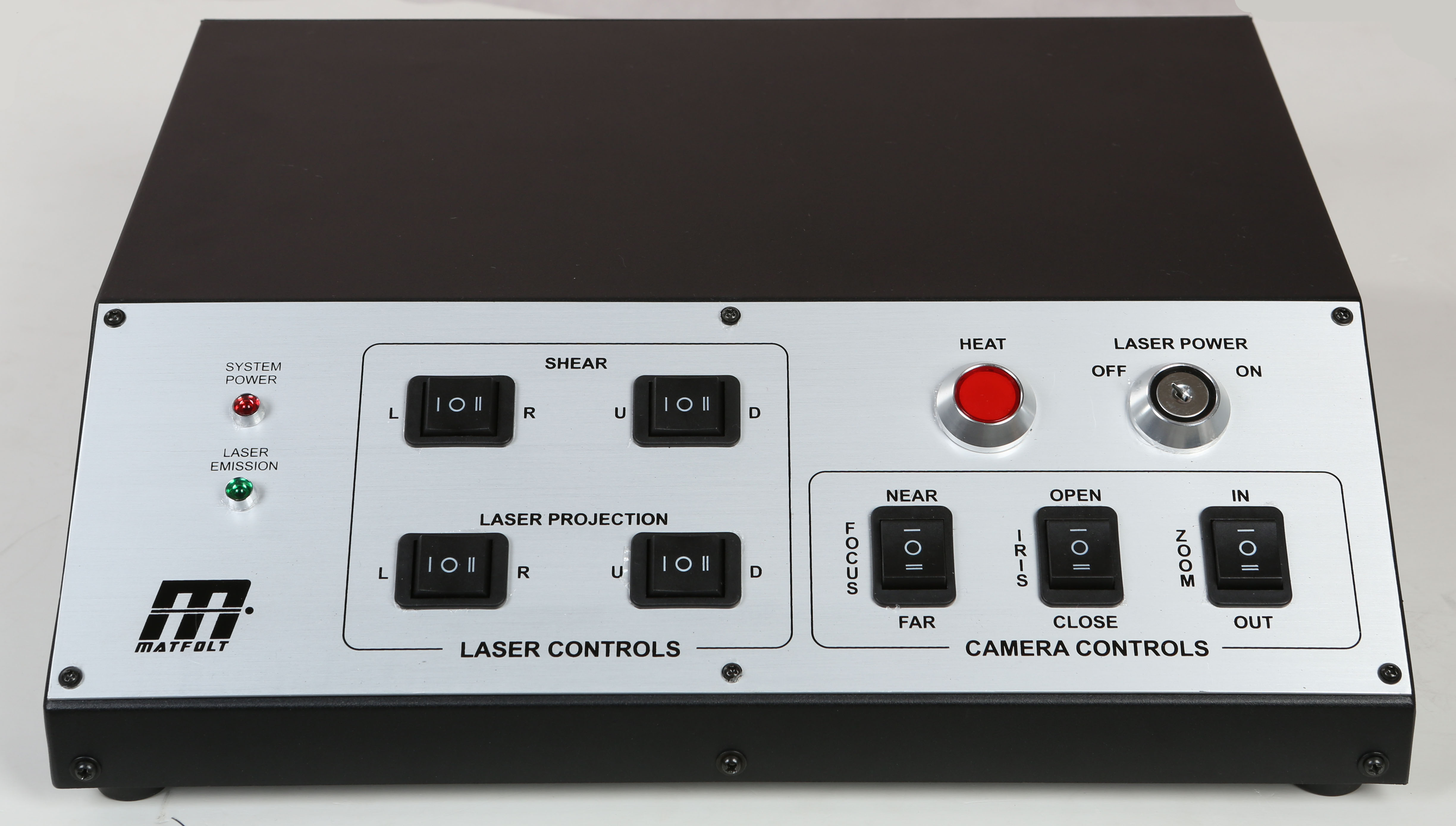

操作控制臺


技術參數：

注：常用復合材料檢測精度：

1. 通過大量實際工程檢測發現，針對碳纖維層壓板，LNDT-200型檢測儀可檢測出厚度為0-4 mm范圍內的層壓板內部Φ5mm的缺陷；針對碳纖維層壓板粘接結構，可檢測出厚度為0-8mm范圍內Φ5mm的缺陷。

2. 通過大量實際工程檢測發現，針對鋁蒙皮鋁蜂窩結構，LNDT-200型檢測儀可檢測出蒙皮厚度為0-2mm范圍內，蜂窩芯厚度為0-60mm的產品內部Φ5mm的缺陷（蒙皮與蜂窩的粘接缺陷）；針對碳纖維蒙皮或玻璃纖維蒙皮的Nomex蜂窩層結構，可檢測出蒙皮厚度0-4 mm，蜂窩芯厚度為0-50 mm的產品內部Φ5mm的缺陷（含：蒙皮內部分層缺陷和蒙皮與蜂窩的粘接缺陷）。

3. 通過大量實際工程檢測發現，針對碳纖維蒙皮或玻璃纖維蒙皮泡沫夾芯材料，可檢測出蒙皮厚度0-4mm，泡沫夾心厚度為0-50mm的產品內部Φ5mm的蒙皮內部分層缺陷和Φ10mm的蒙皮與泡沫粘接的缺陷。
